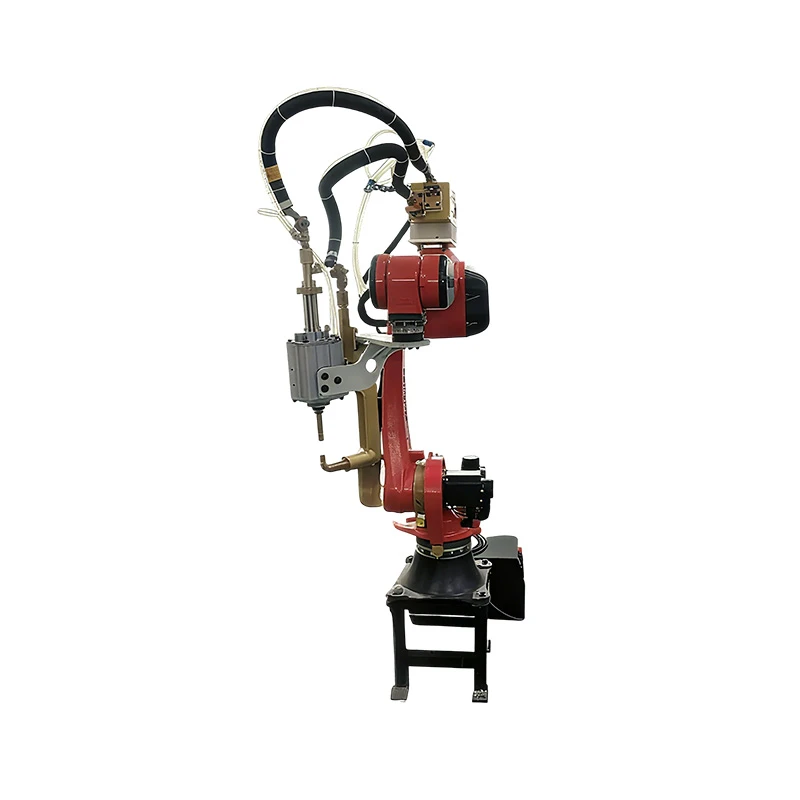

Robot de saldadura puntuałe

Saldadura a alta vełocità e precixion pa aplicasion automobiłistiche, eletrodomestici e industriałi
Aumenta l’eficiensa e ła coerensa deła saldadura co’l nostro robot de saldadura puntuałe, progetà pa insenblaji de metałi automobiłistici, eletrodomestici e industriałi.

Vantaji prinsipałi

Saldadura de precision –±0,05 mm de ripetibiłità ła assicura un posisionamento coerente deła saldatura in tute łe parti.
Alta capasità de carga –El tien suporto fin a 20 kg, el pol métar drento morset de saldadura puntuałe, trasformatori e acesori.
Multi-Saldadura a angoło – el brasso robotico a 6 asi el permete ła saldadura de parte conplese sensa canbiamenti frequenti.
Alta eficiensa –El ciclo vełoce (~0,5 s par punto de saldadura) el masimixa ła produsion e ła produsion deła linea de produsion.
Sicuresa e conformità –Polso IP54, corpo IP40; conforme ai norme de sicuresa EN ISO 13849.

Spesifegasión tecniche

Categoria dei parametri	Spesifegasion
Asse	6-ase
Carico Massimo	20 kg
Envergadura del brasso (altaggio)	1895 mm
Ripeti ła precision del posisionamento	±0,05 mm
Vełocità masima	J1: 110 gradi /s, J2: 146 gradi /s, J3: 134 gradi /s, J4: 273 gradi /s, J5: 240 gradi /s, J6: 375 gradi /s
Rango de movimento	J1: ±155 gradi , J2: -140 gradi /+65 gradi , J3: -75 gradi /+110 gradi , J4: ±180 gradi , J5: ±115 gradi , J6: ±360 gradi
Peso de l’equipagiamento	Circa. 230 kg
Clase de protesion	Polso: IP54, Corpo: IP40
Anbiente de Instałasion	Tenperadura de funsionamento: 0~40 gradi, Tenperadura otimałe: 15~25 gradi, Umidità: 20~80% RH (non-condensante)
Presion de fornimento de aria	0,5~0,7 MPa
Alimentador	220V ±10%, 50/60Hz
Torsion consentida	J4: 52 N·m, J5: 56 N·m, J6: 51.2 N·m
Inersia consentida	J4: 0,664 kg·m², J5: 1,12 kg·m², J6: 0,397 kg·m²
Conponenti fondamentałi	Caroseria, Servomotori, Ridutori de marcia, Componenti ełètrici – tuti ła marca BORUNTE
Vołume de lubrificasion	J1: 1400 mL, J2: 1000 mL, J3: 800 mL, J4: 250 mL
Parte de usura	Cintura de distribuzione MBT233080505, 5M-8, 85 denti
Acesori	Unità USB conpresa

Aplicasion

Auto –Panèi de ła carrozzeria, telai dei sedili, travi
Elettrodomestici –Frigoriferi, lavatrici, condizionatori
Hardware e fabricasion de metałi –Cornici de mobiłi, scatołe de atresi, conetori
Materiałi sostegnùi –Acciaio a basso-carboni, acciaio ad alta-resistensa, acciaio zincato, acciaio inoxidable, leghe de aluminio, ottone

Parché scegliar sto robot

Saldatura a alta vełocità, precisa e ripetibiłe
Operasion flesibiłe multi-angoło pa asenblaji conplesi
El gestise diversi metałi e aplicasion industriałi
Durabile, poca-manutension, e facilmente integrato nelle linee esistenti

product-1600-1199

Campi de aplicasion e materiałi conpatìbiłi

Aplicassion	Uso tipico	Materiałi conpatìbiłi
Elettrodomestici	Panèi laterałi del frigorifero de saldadura a punto, travi, staffe a tamburo deła lavatrice, gusciołi de l’aria condisionà	Acciaio laminato a freddo, acciaio zincato, leghe de aluminio
Automobiłistica	Panèi de carrozzeria auto (porte, teto, bagagliaio) de saldadura a punto, travi del telaio, telai dei sedili, staffe dei strumenti	Acciaio a basso-carboni, acciaio a alta-resistensa, acciaio zincato
Prodoti hardware	Cornici de mobili in metało de saldadura a punto, scatole de atresi, cerniere, conetori	Aciaio a basso-carboni, aciaio inoxidabiłe, oton

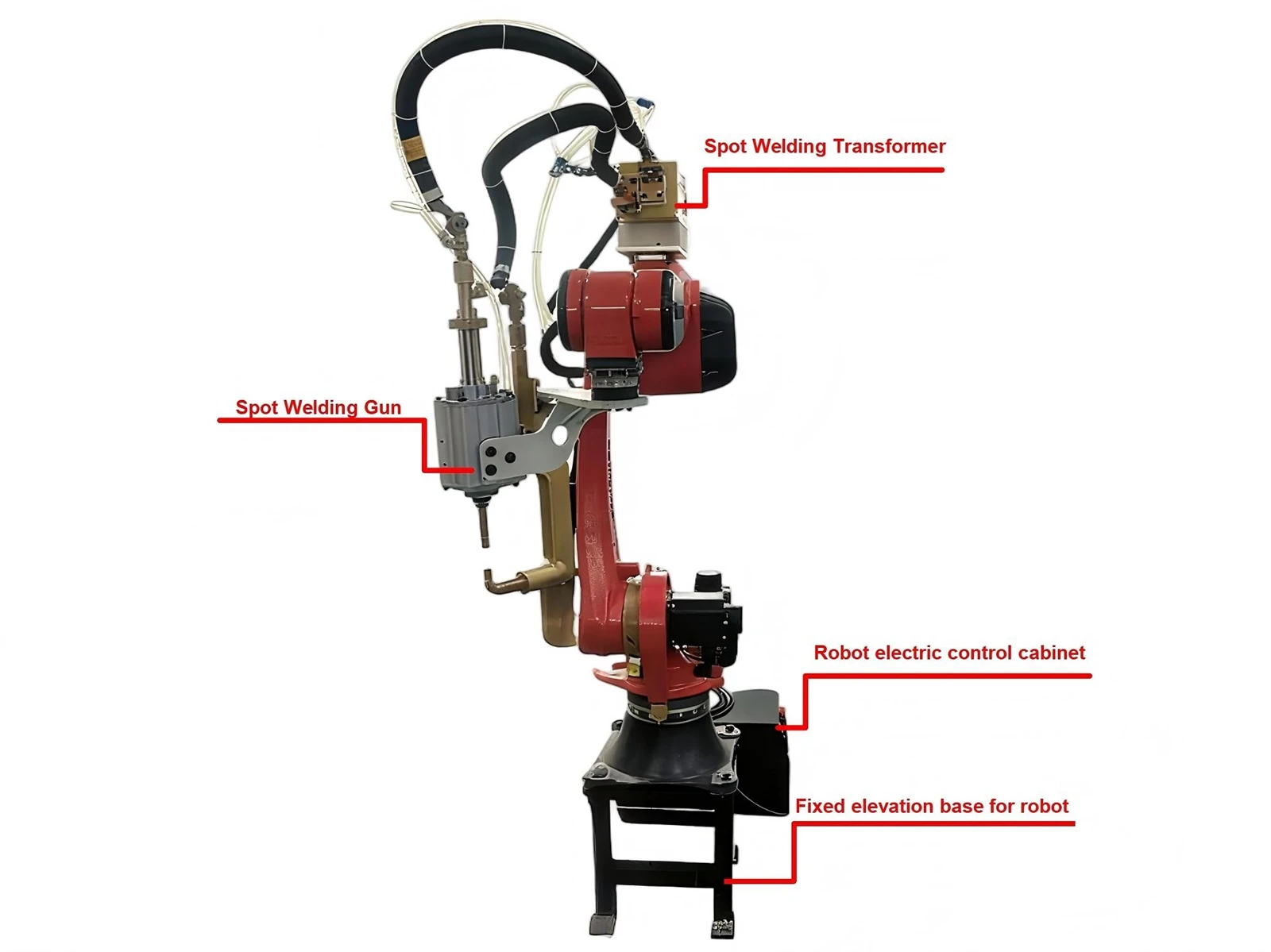

Figura 2.2 Diagrama de ogeti fixici sul sito

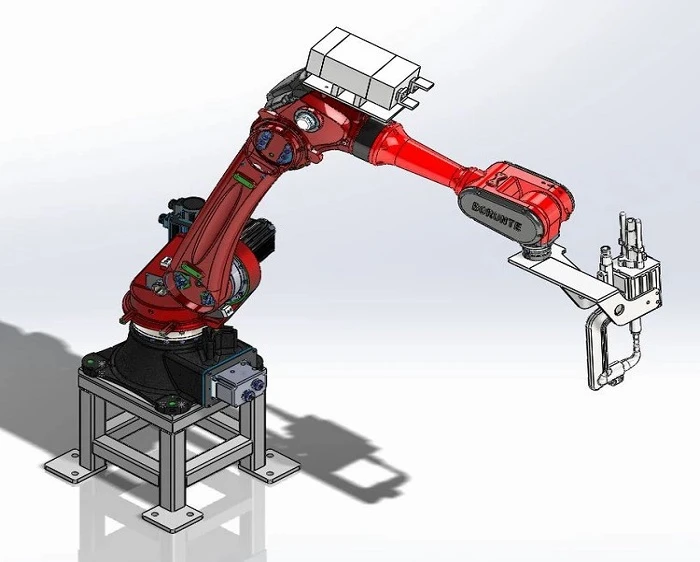

Figura 2.1 3D Diagrama de Simułasion

Trasformatore de saldadura puntuałe

Pistola de saldadura puntuałe

Base de elevasion fissa pa el robot

Armadio de comando ełètrico robot

FAQ

D: Che tipo de metałi pol saldare sto robot?

R: El sostegne l’aciaio a baso -carboni, l’aciaio a alta resistensa, l’aciaio zincado, l’aciaio inosidàbiłe, łe leghe de aluminio e l’oton. Ideałe pa panèi automobiłistici, eletrodomestici e telai industriałi.

D: Quanto xe precisa ła saldadura?

R: ±0,05 mm de precision de posisionamento ripetuo ła assicura un cołocasion coerente deła saldatura, sbasando i difeti e i scarti.

D: Cuàl xe el peso masimo del toco?

R: El robot el pol tegner fin a 20 kg, conprese morset e acesori.

D: El pol esar integrà inte łe linee de produsion esistenti?

A: Sì. Compatibiłe co inpianti standard, giradischi e sistemi trasportatori pa na integrasion sensa problemi.

D: Che manutension xe necesaria?

R: Ogni dì: varda i eletrodi, neta ła scoria, varda i cavi. Ogni setimana: lubrifica i giunti, controla i çiłindri e łe linee d’aria. Mensilmente: calibrà ła corente/tension de saldadura e el posisionamento de l’infisso.

D: Xe disponibiłe ła personalixasion?

A: Sì. I efetori de fine, łe morse de saldadura e łe opsion de integrasion i pol esar adatà pa łe vostre esigense de produsion.
